Das LUPUS 10 Zoll Smarthome Display – Die Steuerungszentrale für Ihr Zuhause

Installationsbeispiel: Flächenbündiger Einbau

 Hauptmerkmale des LUPUS 10 Zoll PoE Smarthome Display:

  • Optimal für die flächenbündige Wandmontage
  • Display schaltet sich nur bei Annäherung ein.
  • Android 12 mit starkem Rockchip 3588 ARM-CPU
  • Stromversorgung über das Netzerkkabel (PoE)
  • Kontraststarkes Display mit 1280x800 Pixeln Auflösung
  • LUPUS APP vorinstalliert, Fremdanwendungen über den Playstore ausführbar.

Sie haben folgende Möglichkeiten das LUPUS 10 Zoll PoE Smarthome Display zu installieren: Flächenbündiger Wandeinbau, Aufputz mithilfe der nur 12mm dicken Wandhalterung oder ganz einfach auf dem Schreibtisch per mitgeliefertem Standfuß.

Da dieses Tablet für den flächenbündigen Einbau konzipiert wurde, möchten wir Ihnen diese Installationsvariante Schritt-für-Schritt erklären.

    1. Da das LUPUS 10 Zoll Smarthome Display auch per PoE mit Strom versorgt werden kann, empfehlen wir eine Netzwerkleitung zum Installationsort zu legen. So sparen Sie sich die Steckdose und haben eine optimale Verbindungsqualität zum Heimnetzwerk. Dies ist besonders wichtig bei der gleichzeitigen Darstellung von mehreren hochauflösenden Kameras. Hier kommt eine WLAN-Verbindung schnell an Ihre Grenzen und die Bilder ruckeln.

      Hier bietet sich CAT6 Verlegekabel für an.

    2. Um das knapp 3cm dicke Tablet flächenbündig installieren zu können, müssen wir das Mauerwerk aufmeiseln oder aufschneiden, falls die Wand aus Rigipsplatten besteht.
      Hierzu bietet es sich an, das Tablet mit der Displayseite an die Wand zu halten per Wasserwaage auszurichten und dann mit einem Bleistift den Umriss an die Wand zu zeichnen.
      Hinweis: Der Ausschnitt kann ruhig 0.5cm größer und 1-2cm tiefer gestaltet werden.

    3. Klopfen (Mauerwerk) oder schneiden (Rigipsplatte) Sie nun einen Schlitz für die Netzwerkzuleitung.

      LUPUS 10 Zoll Smarthome Display

    4. Prüfen Sie stets auf ausreichende Tiefe, vor allem im Bereich der Anschlüsse.

    5. Um einen ordentlichen Rahmen für das Tablet zu erstellen, empfehlen wir "Göppinger" Abschlussprofile aus dem Trockenbau. Verspachteln Sie dann die Abschlussprofile sowie den Kabelkanal.
      LUPUS 10 Zoll Smarthome Display Installation2



    6. Um zu verhindern, dass das Tablet bei der Bedienung in den dahinterliegenden Hohlraum rutscht, kann man folgende Modelliermasse verwenden, die nach ein paar Tagen austrocknet. Mit dieser füllen Sie den Hintergrund aus und drücken dann, das mit Frischhaltefolie geschützte Tablet in die Masse ein. Warten Sie nun einen halben Tag bevor Sie das Tablet wieder entfernen und die Masse komplett aushärtet. Vergessen Sie hier nicht die für den Betrieb notwendigen Kabelzuleitungen.
      lupus 10 Zoll PoE Smarthome Tablet Install4

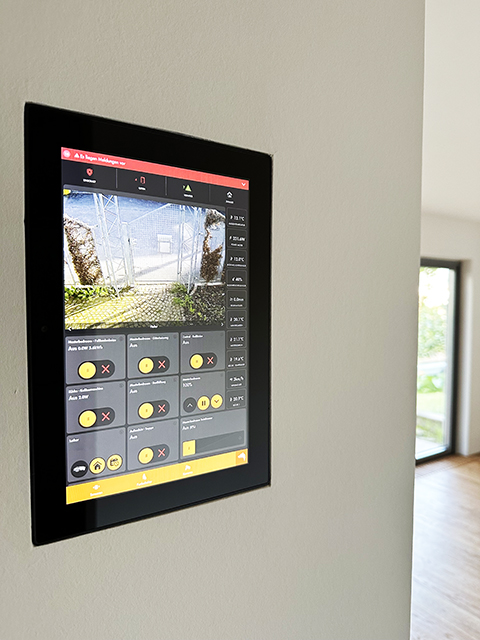

    7. Wenn das Endergebnis eine besonders glatte Wand sein soll in der sich das Tablett natlos einfügt, kann als "finish" ein Malervlies tapeziert werden, welches dann final gestrichen wird.

      lupus poe tablet install end2

      lupus 10 zoll poe tablet installed

      Tipp: mit einem kleinen Saugnapf bekommen Sie das Tablet wieder aus dem Einbaurahmen entfernt.

      Tipp: den hier verlinkten Magnethalter können Sie verwenden, um das Tablet zusätzlich von hinten magnetisch zu sichern.
