Intelligente Lichtsteuerung

Der Letzte macht das Licht aus - Ein Leitspruch damit Sie nie vergessen das Licht ungenutzt brennen zu lassen. Überlassen Sie einfach dem LUPUS Smarthome System das Merken und gehen Sie ganz entspannt in den Alltag

Ein routinierter Umgang, dank dem Lupus Smarthome System

Licht an, Licht aus, Licht an, Licht aus – und immer so weiter – das Betätigen von Schaltern für unsere Beleuchtung ritualisieren wir etliche Male am Tag. Oftmals geschieht dies ganz unterbewusst, aber gerade solche unterbewussten Routinen vergessen wir gerne mal in aller Hektik. Irgendwann kommen wir von der Arbeit, Hobby oder dem Besuch bei Freunden zurück und merken, das Licht war den ganzen Tag an. Mit dem LUPUS Smarthome System wird Ihnen das nicht mehr passieren!

Kein Grübeln mehr ob Sie gerade Ihre Stromkosten in die Höhe treiben und damit Ihrem Stromanbieter ein lächeln ins Gesicht zaubern. Mit Hilfe von einfach zu erstellenden Zeitplänen definieren Sie die Schaltzeiten und passen die Beleuchtung so an, dass es Ihren individuellen Bedürfnissen am besten zusagt.
Bleiben Sie smart und machen Sie mithilfe des LUPUS Smarthome Systems Ihre Beleuchtung intelligent!

Mit den, in das System integrierbaren, Relais ergeben sich unzählige Automationsmöglichkeiten - So können Sie beispielsweise ganz automatisch beim Verlassen des Hauses die Beleuchtung deaktivieren.

Benötigte Produkte

Folgende Produkte werden zusätzlich zu Ihrer LUPUS-Zentrale für die Umsetzung benötigt

1 Kanal Relais mit ZigBee Repeater

Dieses Relais wird direkt mit dem Stromkreislauf und einer Lampe verbunden. Ein zusätzlicher Lichtschalter kann ebenso an das Relais angeschlossen werden, sodass die Beleuchtung weiterhin händisch betätigt werden kann.

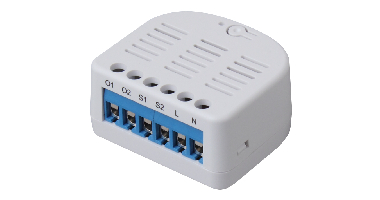

2 Kanal Relais mit ZigBee Repeater (optional)

Dieses Relais wird direkt mit bis zu zwei Stromkreisläufen oder Lampe verbunden. Zusätzliche Lichtschalter können ebenso an das Relais angeschlossen werden, sodass die Beleuchtung weiterhin händisch betätigt werden kann.

Funksteckdose mit Stromzähler und Repeater (optional)

Morgens vor dem Aufstehen die Kaffeemaschine einschalten. Abends zur Sicherheit ein beleuchtetes Zuhause, auch wenn Sie gar nicht daheim sind: Mit der LUPUSEC - Funksteckdose mit Stromzähler und ZigBee Repeater lassen sich elektrische Geräte, wie Lampen, Kaffemaschine oder Radio ganz einfach in Ihre Haussteuerung integrieren.

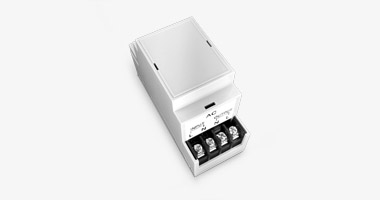

Hutschienenrelais DIN2 (optional)

Dieses Relais wird direkt im Elektrokasten mit einem Stromkreis verbunden. Somit lassen sich mehrere im Stromkreis befindliche Lampen aktivieren oder deaktivieren.

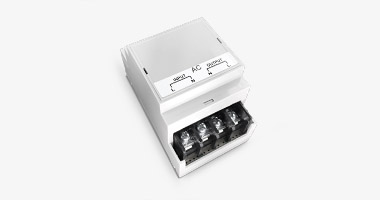

Hutschienenrelais Din3 (optional)

Dieses Relais wird direkt im Elektrokasten mit einem Stromkreis verbunden. Somit lassen sich mehrere im Stromkreis befindliche Lampen aktivieren oder deaktivieren.

Fremdhersteller

Die Leuchtmittel von Anbietern wie Philips HUE, Osram Lightify, IKEA Tradfri, Innr, uvm. können einfach wie ein Sensor mit der LUPUS Smarthome Zentrale verbunden werden.

Schritt für Schritt Anleitung

Die folgende Anleitung erklärt Ihnen Schritt für Schritt die Vorgehensweise. Bitte beachten Sie, dass die genannten Relais von einer qualifizierten Elektronikfachkraft zu installieren sind.


  1. Installieren Sie das 1 Kanal Relais gemäß der Anleitung im Handbuch
  2. Lernen Sie das 1 Kanal Relais an das LUPUS Smarthome System gemäß Handbuch an
  3. Legen Sie die Automation an:
    Öffnen Sie das Automationsmenü, Smarthome → Automation Regeln
    Erstellen Sie eine neue Regel

Bedingung:
Modus → Area 1 Full Arm

Zeitplan:
Immer

Aktion:
Schalter einstellen Relais XY  Ausschalten →  Durchgehend


Mittels Aktion hinzufügen können Sie bis zu 9 weiteren Relais den Befehl Schalter einstellen übermitteln und damit sicherstellen, dass in Ihrer Abwesenheit auch wirklich alle Lichter ausgeschaltet sind.
Fügen Sie die erstellte Regel einem aktiven Profil zu, Smarthome  Automation  Profile

Die Regel bewirkt nun, dass immer wenn Sie die Lupus Alarmanlage scharf schalten die hinterlegten Relais die angebundenen Lichtquellen ausschalten.



Installationsbeispiele

Vergrößern

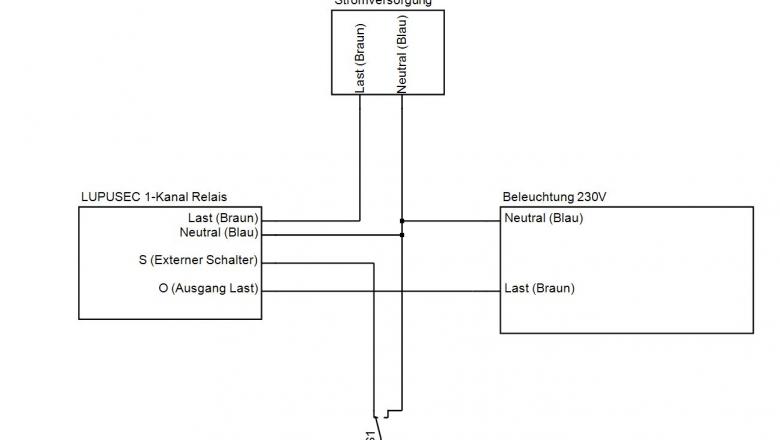

Schematische Darstellung eines 1 Kanal Relais für die Steuerung der Beleuchtung über einen Taster oder automatisiert für das LUPUS Smarthome System. Beachten Sie, die Installation des Relais einem Elektrotechniker durchführen zu lassen.

Vergrößern

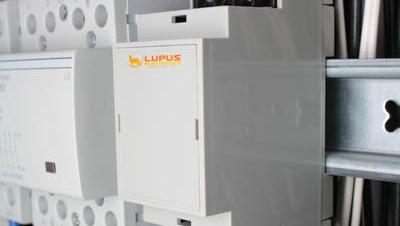

Installiertes Hutschienenrelais DIN 2 im Elektrokasten

Vergrößern

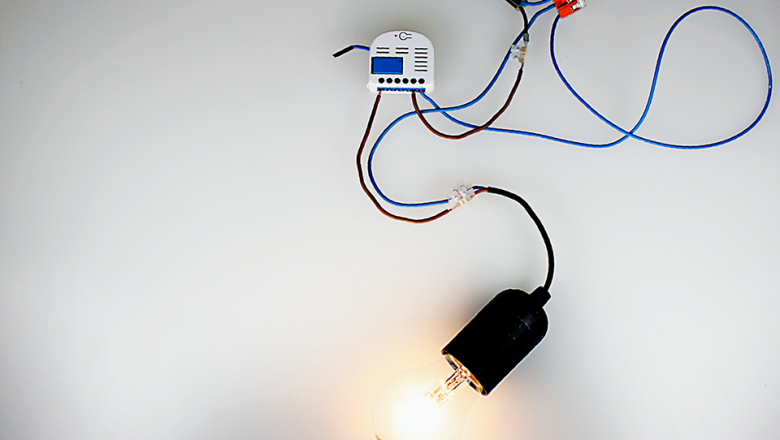

Installation des 1 Kanal Relais an ein Leuchtmittel.

Vergrößern

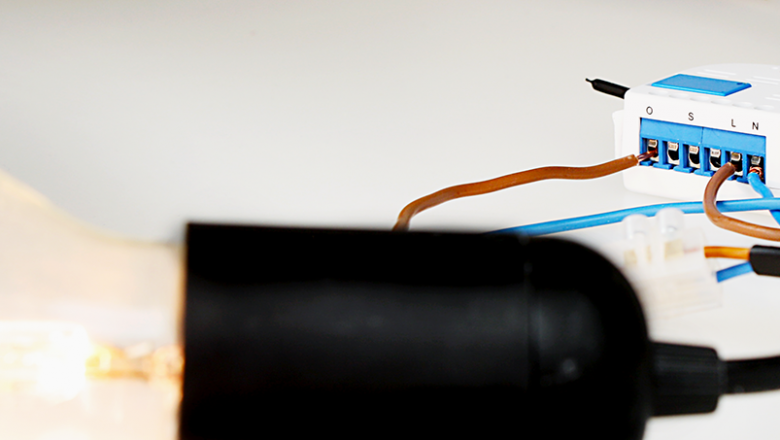

Ansicht der I/O-Schnittstellen eines angeschlossenen 1 Kanal Relais.

Vergrößern

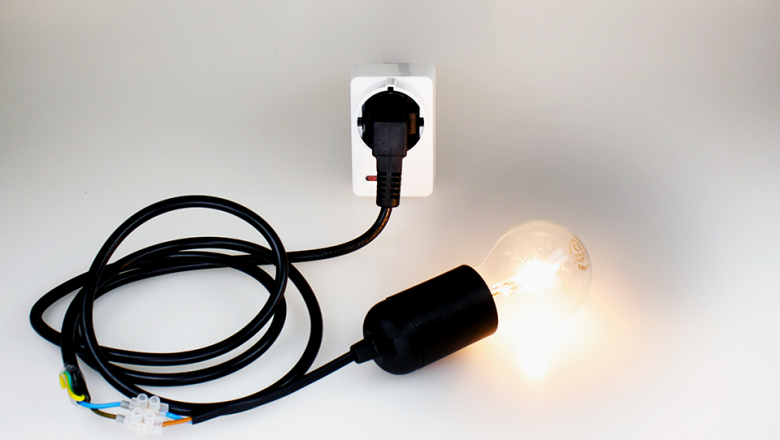

Installation der Funktsteckdose zur Steuerung der Beleuchtung.

Vergrößern

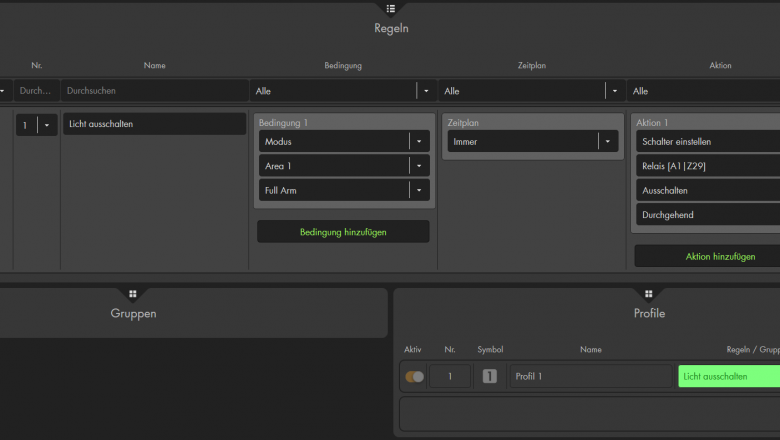

Automationsbeispiel zum Ausschalten des Relais bei Scharfschaltung des LUPUS Smarthome Systems.
