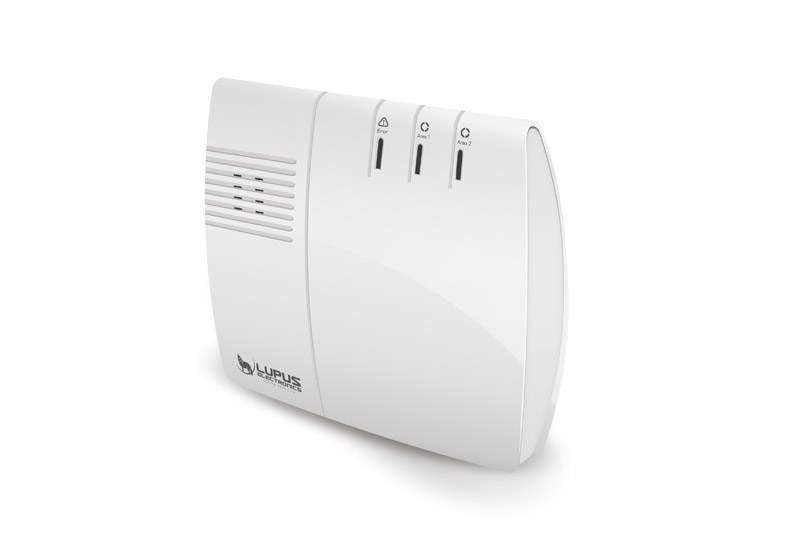

LUPUS - XT2 Plus Zentrale

P2P Schnellverbindung

Alle aktuellen LUPUS Geräte unterstützen eine P2P Schnellverbindung. Damit sind Portfreigabe und DDNS für einen Zugriff mittels unserer App nicht mehr notwendig.

Untenstehend noch die Anleitungen für Portfreigabe und DDNS, falls Sie diese noch nutzen möchten:

Wie finde ich die IP Adresse meines Routers?

Um den Fernzugriff auf Geräte in Ihrem Netzwerk zu erlauben, müssen Sie eine Portweiterleitung in Ihrem Router einrichten. Falls Sie die IP Adresse Ihres Routers nicht kennen, können Sie diese folgendermaßen herausfinden:

Wie richte ich eine Portweiterleitung in meinem Router ein?

Wie rufe ich mein Gerät auf?

Nachdem Sie nun einen externen Port Anhand der Anleitungen oben in Ihrem Router freigeschaltet haben, können Sie folgendermaßen auf Ihr Gerät zugreifen:
https://IhrName.lupus-ddns.de:ExternerPort

Ohne Beispieldaten könnte dies dann z.B. so aussehen:
https://demoxt2.lupus-ddns.de:53080
http://demoxt1.lupus-ddns.de:10000

Welche Ports muss ich bei meinem Gerät freigeben?

Bitte beachten Sie, dass Sie je nach Produkt auf andere Interne Ports verweisen müssen:

Ändern Sie auf jeden Fall die Standardpasswörter Ihrer Geräte wenn Sie diese aus dem Internet erreichbar machen!

In den Routereinstellungen unter dem Punkt "Freigaben" die Seite "Dynamic DNS" auswählen.

Das Kästchen "Dynamic DNS benutzen" anhaken.

Im Feld "Dynamic DNS-Anbieter "Benutzerdefiniert" auswählen.

my.lupus-ddns.de/nic/update?hostname=<domain>

[NAME].lupus-ddns.de (bsp.: meinname.lupus-ddns.de)

Ihr Benutzername, den Sie bei der Anmeldung zum LUPUS-DDNS Dienst erstellt haben.

Ihr Kennwort, dass Sie bei der Anmeldung zum LUPUS-DDNS Dienst erstellt haben.

Bitte beachten Sie, dass wir für Funktion, Einrichtung und sonstige Probleme die durch die Verwendung von Apps, die nicht von uns Entwickelt sind, keine Verantwortung übernehmen können

Allgemein

Stellen Sie sicher, dass die IP-Einstellungen der Zentrale korrekt sind - im Zweifelsfall bitte "IP-Adresse automatisch beziehen (DHCP)" benutzen.
Falls Sie einen Speedport der Telekom verwenden, deaktivieren Sie bitte die "Liste der sicheren Mailserver" in Ihrem Speedport.

Hier eine Auflistung der Kompatibilität mit den verbreitetsten kostenlosen Mailprovider

Web.de und gmx.de gehören zu 1&1. Daher sollte auch 1&1 entsprechend diesen beiden Anbietern funktionieren - mit passendem 1&1 smtp Server.

Yahoo gehört zusammen mit AOL zu Outh. Daher sollte auch AOL entsprechend Anbietern funktionieren - mit passemden AOL smtp Server.

Seit Firmware 3.0 verfügt die XT über eine Netzwerksuche. Lassen Sie die XT einfach Ihre Kameras suchen (Menü "Smarthome" → "Kameras"), wählen Sie die passende aus und geben Sie Benutzername und Passwort ein.
Ein Anleitungsvideo wie Sie dies direkt über die App durchführen können finden Sie hier.

Alte Einbindungsart
MIT AKTUELLER FIRMWARE NICHT MEHR NOTWENDIG
Das Bild Ihrer Netzwerkkamera binden Sie mit folgendem Befehl in Ihre XT ein (dies gilt NICHT für LE200 & 201):

http://Benutzername:Passwort@IhrName.lupus-ddns.de:Port/GetData.cgi?CH=02
Alternativ können Sie auch den folgenden Befehl verwenden um Benutzername und Passwort als Paramter zu übergeben (bei manchen Browsern ist dies notwendig):
http://IhrName.lupus-ddns.de:Port/GetData.cgi?CH=02&usr=BENUTEZRNAME&pwd=PASSWORT

• Benutzername - Benutzername der Kamera
• Passwort - Passwort der Kamera
• IhrName.lupus-ddns.de - Tragen Sie hier bitte die DDNS Adresse Ihrer Kamera oder die lokale IP Adresse der Kamera ein
• Hinweis: Bei Einbindung mit der lokalen IP Adresse können Sie das Livebild der Kamera nur sehen wenn Sie sich ebenfalls in Ihrem lokalen Netzwerk befinden.
• Port - Tragen Sie hier bitte den im Router extern freigeschalteten Port ein (bei Zugriff per DDNS) oder den lokalen Port der Kamera (bei lokalem Zugriff) ein

Bitte beachten sie, dass in der Kamera, unter Video-Einstellungen, Streaming 2 aktiviert sein muss.

Bitte beachten sie, dass die Kamerabilder im Internet Explorer nicht angezeigt werden können.

Sie können jede Netzwerkkamera in Ihre XT einbinden welche einen MJPEG-Stream ausgeben kann. Fragen Sie bitte beim Kamerahersteller nach dem nötigen Befehl für diesen Stream.

Um das Livebild Ihrer LE200 in der LUPUSEC XT Smarthome Alarmanlage sehen zu können, führen Sie das letzte Update der LE200 durch und gehen dann wie in der Anleitung (Installationshinweis) des Updates vor, um die Kamera in Ihre XT Zentrale einzubinden.

Beispiel Link:

http://IP-AdresseLE200:PORTNUMMER/cgi-bin/CGIStream.cgi?cmd=GetMJStream&usr=BENUTZER&pwd=PASSWORT

Ja dies ist möglich mit folgender Syntax:

http://Benutzername:Passwort@IP-Adresse/cgi-bin/mjpg/video.cgi?channel=channelNr&subtype=1

Beispiel mit beliebiger IP-Adresse und Standard Benutzername / Passwort:

http://admin:admin@192.168.123.101/cgi-bin/mjpg/video.cgi?channel=1&subtype=1

Wichtig ist, dass Sie das neuste Firmwareupdate installiert haben und unter Kamera -> Kamerastream die Kompression des Extrastreams auf MJPEG eingestellt ist.

Es liegt ein oder mehrere Fehler vor. Diese werden im Menu "System" → "Status" → "Zentrale" angezeigt und können dort auch ignoriert werden.

Funktioniert die Scharfschaltung beim 1. Versuch (z.B. mit der Fernbedienung oder dem Keypad) nicht und 2 unterschiedliche Töne sind zu hören, existiert ein Problem (Tür öffnen, Sabotagekontakt, Batterie oä).

Man kann jedoch durch ein direktes 2. Scharfschalten, die Scharfschaltung erzwingen.

Um die Push-Benachrichtigungen von dieser Alarmanlage zu deaktivieren, müssen Sie diese wieder in Ihre Lupus-App einbinden. Verbinden Sie sich dann mit der Alarmanlage und schalten Sie unter dem Menüpunkt "Mitteilungen" die Pushbenachrichtigungen aus. Anschließend können Sie das Profil wieder aus Ihrer App löschen.

Alternativ kann auch jemand der noch mit der XT in der LUPUS App verbunden ist unter "Mitteilungen" Ihr Smartphone aus der Liste löschen.

Übersicht der Sensoren Kompatibilität

Um eine Hausautomation richtig anzulegen sind, je nach Komplexität, mehrere Schritte notwendig:

• Öffnen Sie das Menü "Sensoren" → "Liste" → "Sensorliste" und klicken Sie bei dem Sensor welcher eine Automation auslösen soll auf "ändern" (Zahnrad).
  Wollen Sie eine Automation anlegen welche nicht durch einen Sensor ausgelöst wird, können Sie diesen Schritt natürlich überspringen.
  Hinterlegen Sie nun bei diesem Sensor unter "Hausautomationsbefehl ausführen" ein "Sensorevent".




• Gehen Sie nun in das Menü "Smarthome" → "Automation" → "Regeln" und legen Sie mittels "Hinzufügen" (Plus Symbol) eine neue Automation an.




• Sie können der Automation nun einen Namen geben um später auf einen Blick zu erkennen, was durch diese Automation geschehen soll.
  Bei "Bedingung" hinterlegen Sie nun das von Ihnen ausgewählte "Sensorevent" oder wählen eine andere Bedingung bei welcher Ihre Automation ausgelöst werden soll.
  Bei "Zeitplan" stellen Sie ein wann diese Automation ausgeführt werden soll: z.B. immer wenn die Bedingung erfüllt wird.
  Bei "Aktion" legen Sie nun fest was geschehen soll wenn die Bedingung und er Zeitplan zutreffen.




  Im Beispiel lassen wir das unseren Fenster-/Türkontakt, welcher das Sensorevent 1 auslöst jedes Mal wenn dies geschieht einen Funksteckdose einschalten.
  Wenn Sie wollen, dass mehr als eine Bedingung erfüllt sein muss oder Sie mehr als eine Aktion auslösen wollen, können Sie diese mittels "Aktion hinzufügen" verknüpfen.
  Klicken Sie auf "Fertig" (grüner Haken) um die Automation zu übernehmen.




• Noch wird Ihre Aktion aber nicht ausgeführt – dies Erkennen Sie an dem roten Ausrufezeichen links neben der Nummer der Automation. Dies bedeutet, dass diese Automation noch nicht dem aktuell aktiv geschaltetem Profil zugeordnet ist.




• Profile verwalten wir unter dem Pull Down / Aufklapp-Menü "Profile".
  Wenn noch kein Profil angelegt ist, klicken Sie auf "Hinzufügen" (Plus Symbol).




• Geben Sie dem Profil einen frei wählbaren Namen und fügen Sie unter "Regeln / Gruppen" die soeben angelegte Regel mittels "hinzufügen" hinzu und klicken Sie dann auf "Fertig" (grüner Haken).




• Die fertig angelegte Regel welche einem aktiven Profil zugeordnet ist erscheint dann folgendermaßen. Zusätzlich wird unter "Regeln" mit einem grünen Haken nun auch angezeigt, dass diese Regel aktiv ist.

Prüfen Sie ob im Menu "Alarmanlage" → "Sireneneinstellungen" → "Alarmeinstellungen" die Alarmierungen für externe Sirenen auf "Ein" gestellt ist.

Wenn die Alarmanlage extrem langsam reagiert, liegt dies in der Regel daran, dass ein Virenscanner die TLS 1.2 verschlüsselte Verbindung aufbricht. Da dies extrem rechenaufwendig ist, sorgt dies auch für extreme Verzögerungen im Seitenaufbau.
Wir empfehlen daher für die IP Adresse der Alarmanlage eine Ausnahme im Virenscanner hinzuzufügen.

Um in Avast eine Ausnahme für eine IP Adresse hinzuzufügen, gehen Sie bitte folgendermaßen vor:

Öffnen Sie das Menü von Avast und klicken Sie auf "Einstellungen".

Gehen Sie dort in das Menü "Allgemein" → "Ausnahmen" und klicken Sie dann auf "Ausnahme Hinzufügen".

Geben Sie nun die IP Adresse Ihrer XT ein und klicken Sie danach auf "Ausnahme hinzufügen"

Wenn die Alarmanlage extrem langsam reagiert, liegt dies in der Regel daran, dass ein Virenscanner die TLS 1.2 verschlüsselte Verbindung aufbricht. Da dies extrem rechenaufwendig ist, sorgt dies auch für extreme Verzögerungen im Seitenaufbau.
Wir empfehlen daher für die IP Adresse der Alarmanlage eine Ausnahme im Virenscanner hinzuzufügen.

Um in Kaspersky eine Ausnahme für eine IP Adresse hinzuzufügen, gehen Sie bitte folgendermaßen vor:

Öffnen Sie die Einstellungen Ihres Kaspersky und klicken Sie auf "Erweitert" → "Gefahren und Ausnahmen"

Gehen Sie nun in das Menü "Vertrauenswürdige Programme angeben" und wählen Sie dort Ihren Browser aus

Da die Ausnahme ja nur für die IP Adresse der Alarmanlage gelten soll, aktivieren wir unter "Gesamten Datenverkehr nicht untersuchen" die Option "Nur für die angegebene IP-Adressen" und geben die IP Adresse der Alarmanlage ein.

Unter "Nur für die angegebenen Ports" schränken wir die Ausnahme noch weiter ein, so dass nur die für den Zugriff relevanten Ports dort zu finden sind (80, 443). Wenn Sie diesen Rechner für den Fernzugriff auf die Alarmanlage verwenden, geben Sie hier bitte auch noch den von Ihnen freigegebene externen Port an (z.B. 53080)

Stellen Sie den SW1 nach dem Anlernen wieder auf OFF

Bei der Kameraeinbindung von Fremdkameras in der XT müssen Sie beachten, welche Art der Authentifizierung von der Kamera verlangt wird:

Eine Basic Authentifizierung erkennt man meist an der Struktur "Benutzername:Passwort@". In diesem Fall müssen Sie die Option "Authentifizierung über Parameter" nicht aktivieren.

Eine Digest Authentifizierung mit Parameter erkennt man meist daran, dass eine Struktur mit "&user=Benutzername&password=Passwort". In diesem Fall müssen Sie die Option "Authentifizierung über Parameter" aktivieren. Bitte fragen Sie bei dem Hersteller notfalls nach welche Authentifizierungsmethode verwendet wird.

Dieser Code ist ausschließlich für das Anlernen des Keypads gedacht. Die PIN Codes zu scharf- und unscharf schalten stehen in der Zentrale unter "PIN Codes"

Folgendes ist zu beachten:

• WICHTIG: Der Bewegungsmelder kann nur dann fehlerfrei arbeiten, wenn er in einer Höhe von 1.8 - 2.0 Meter installiert wird.
• Wird der Melder höher installiert, sollte er etwas nach unten gekippt angebracht werden
• Wenn Sie nach der Installation den Test-Knopf kurz drücken, leuchtet bei jeder Bewegung die LED kurz auf.
• Nach jeder Meldung, startet er in einen 3-minütigen Ruhemodus. Beachten Sie dies beim Test

Ja, die aktuellen (seit 2018 im Handel) befindlichen Mini-Innensirenen unterstützen die Türklingelfunktion!

Damit das Zertifikat der XT korrekt von Ihrem Safari Browser akzeptiert wird, gehen Sie, nach der ersten Bestätigung des Zertifikats, bitte folgendermaßen vor:

• Gehen Sie zu den gespeicherten Zertifikaten in Ihrem Schlüsselbund
• Gehen Sie zu "Vertrauen"
• Wählen Sie "Bei Verwendung dieses Zertifikats" → "Immer vertrauen" aus

Bei einem Batteriewechsel eines Sensors empfehlen wir, bevor die neue Batterie eingelegt wird, die alte Batterie zu entfernen und die Restspannung durch mehrmaliges Drücken des Anlern-Knopfes komplett zu entleeren.

Automation: "Zufällige Auführung" Allgemein

Um eine Anwesenheitssimulation zu erstellen bietet die XT Zentrale die Möglichkeit einer zufälligen Ausführung eines Automationsbefehls. Dabei haben Sie die Wahl, ob die Automation garantiert in dem ausgewählten Zeitraum ausgeführt werden soll, oder ob diese nicht garantiert Ausgeführt werden soll.

Allgemein gilt für die Ausführung:

• Sie definieren in der Automation einen Zeitrahmen währenddessen die zufällige Ausführung stattfinden kann.
• In diesem Zeitrahmen wird die Wahrscheinlichkeit dann auf die einzelnen Minuten aufgeteilt. Das heißt, je länger der Zeitrahmen, desto geringer ist die Wahrscheinlichkeit der Ausführung pro Minute.
  Bei einem Zeitintervall von 10 Minuten, hätte jede Minute eine Wahrscheinlichkeit von 10% die Automation zufällig auszulösen.
• Bei einer garantierten Ausführung ist in der letzten Minute des Zeitraums die Ausführung garantiert (sollte die Ausführung nicht schon stattgefunden haben).
• Definieren Sie bitte immer einen Zeitraum! Ein undefinierter Zeitraum (z.B. "Immer") würde dazu führen, dass die Wahrscheinlichkeit der Ausführung für einen unbestimmten Zeitraum definiert wird und daher die Wahrscheinlichkeit der Ausführung pro Minute eshr gering ist.

Beispiel für eine Anwesenheitssimulation

Innerhalb jeder der Minuten dieses Zeitraums besteht dann, innerhalb der jeweiligen Minute, eine Chance von 10%, dass die Aktion ausgeführt wird.

Anwendungsbeispiel

Für eine komplette Anwesenheitssimulation über an einen oder mehreren Abenden könnten Sie eine Automation dieser Art anlegen:

• Diese Automationen sorgen dafür, dass zwischen 18:34 und 23:23 unter Umständen ein Relais / eine Funksteckdose für eine von Ihnen definierte Zeit eingeschaltet wird.
  • Nachdem der von Ihnen definierten Zeit wird das Relais / die Funksteckdose automatisch wieder ausgeschaltet und könnte erneut in diesem Zeitintervall durch die Automation eingeschaltet werden.
• Wenn Sie bei der "zufälligen Ausführung" noch das die Einstellung "garantierte Ausführung: an" wählen, wird die Regel spätestens in der letzten Minute des jeweiligen Intervalls ausgeführt. Dies erlaubt Ihnen sicherzustellen, dass ein Licht tatsächlich einmal an geht – bedeutet aber auch, dass eine solche Regel leichter als Simulation erkannt werden könnte.
• Sie können die Bedingung auch mit "Modus - Arm" kombinieren, so dass die zufälligen Ausführungen nur stattfinden wenn die Zentrale im Arm Modus ist.
  Natürlich können Sie hier auch andere Abhängigkeiten definieren: z.B. nur unterhalb bestimmter Lux Werte.

Bitte beachten Sie, dass dies nur Beispielwerte sind, welche natürlich nicht in dieser Form 1:1 übertragen werden sollten.

Ja, Sie können über das Smarthome das Nuki Türschloss steuern. Hierzu benötigen Sie eine "Bridge" zu Ihrem Türschloss.

Verbinden Sie Ihre Bridge mit Ihrem WLAN und dann Ihr Türschloss mit der Bridge. Merken Sie sich die IP Adresse der Bridge sowie den Token und den Port (finden Sie alle über die Nuki App unter Bridge)

Tragen Sie diese Informationen im Menü "Einstellungen" → "Geräte Integration ein":


Beachten Sie bitte bei der "Nuki Bridge IP" den Doppelpunkt zwischen IP und Port.

Gehen Sie danach in das Menü "Sensoren" → "Hinzufügen" und klicken Sie auf "Start".
Alle mit Ihrer Bridge verbundenen Nuki Türschlösser werden nun gefunden und können hinzugefügt werden.

Die Steuerung des Türschlosses können Sie nun über das Menü "Smarthome" → "Funkschalter" sowie automatisiert über "Smarthome" → "Automation" durchführen.

Alte vorgehensweiße
IN DER AKTUELLEN FIRMWARE NICHT MEHR NOTWENDIG

Befehl zum Öffnen:
http://IP-Adresse-Nuki:8080/lockAction?nukiId=123456789&action=1&token=123456

Befehl zum Schließen:
http://IP-Adresse-Nuki:8080/lockAction?nukiId=123456789&action=2&token=123456

Die IP-Adresse Ihrer Nuki, die ID sowie das Token, werden# Ihnen mit der Nuki APP in den Bridge Einstellungen angezeigt. API-HTTP muss aktiviert sein.
